Гидрораспределители ВММ10 с ручным управлением (без фиксации)
Гидрораспределитель ВММ10.64 входит в состав гидравлических систем управления машиностроительных станков, автокранов и прочей мобильной техники. Управление осуществляется путем перемещения рукоятки с возвратом за счет пружины без возможности фиксировать золотник в крайнем положении. Применение такого распределителя не требует сложного проектирования гидросистем.
Характеристики гидрораспределительного устройства ВММ10.64:
- условный размер проходного отверстия — 10 мм:
- распределительная схема номер 64;
- ручное управление за счет вращения рукоятки;
- золотник не фиксируется, а переходит в исходное положение за счет пружины;
- расход до 120 литров за одну минуту;
- давление на входе гидроагрегата - 32 Мпа;
- для климата умеренного или холодного;
- масса агрегата составляет 3,8 кг.
Телефон: +7(812) 363-04-78
Структура условного обозначения
![Схема условного обозначения ВММ10 без фиксации структура условного обозначения ВММ10 без фиксации](/thumb/2/mYPd64eCefsLn3MSlXvh5Q/r/d/struktura-uslovnogo-oboznacheniya-vmm1_1.jpg)
Характеристики
Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T |
бар |
315 160 |
Номинальный расход рабочей жидкости |
л/мин |
100 |
Максимальный расход рабочей жидкости |
л/мин |
до 120 |
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
Диапазон температур рабочей жидкости |
ºС |
-30 ... +80 |
Температура окружающей среды |
ºС |
до +50 |
Диапазон вязкостей жидкости |
мм²/с |
2,8 ... 500 |
Допустимая степень загрязнения жидкости |
класс 9 по NAS 1638 |
Время выдерживания в переключенном состоянии |
длительное |
Положение при установке |
любое |
Приводное усилие |
Н |
20...27 |
Масса гидрораспределителя ВММ10 |
кг |
3,8 |

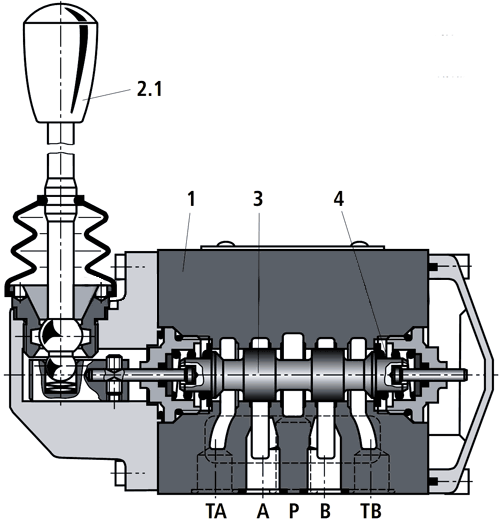

Принцип действия распределителей ВММ10 без фиксации
![Принцип действия распределителя ВММ10 без фиксации принцип действия ВММ10 с ручным управлением без фиксации](/thumb/2/ECQMYk_krOui570kr9gOGA/r/d/princip-deystviya-vmm10-s-ruchnym-upra_4.png)
Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВММ10
![Габаритные и присоединительные размеры гидрораспределителей ВММ10 монтаж и присоединительные размеры ВММ10 с ручным управлением без фиксации](/thumb/2/g0sgXQmAFbjUJ7KUTOHYZg/580r450/d/montazh-i-prisoed-razmery-vmm10-s-ruch_2.png)
Условное обозначение ВММ10.64 трактуется как золотниковый гидравлический распределитель, управляемый механическим способом ручной рукояткой с возможностью возврата золотника, Ду=10, схема распределения 64.
